De texte a processeur
Dis moi, on conçois comment un processeur ?
Hey !
Vous vous êtes probablement déjà demandé (ou pas), comment on conçoit un processeur (ou toute autre pièce majeure d’un PC) ?!?
C’est une démarche pas forcément évidente, et, dont il est difficile de trouver des infos ! Donc, on y va ! Et pour ça, quoi de mieux que de suivre un flow de conception réel ?
Déjà, tout commence par se fixer une carte de navigation. On ne va pas concevoir notre processeur au hasard. Pour cela, on utilise une spécification, dénommée “ISA” (Instruction Set Architecture”). C’est un grand document qui dit comment on fait quoi en gros. Ces documents intègrent des années d’expérience et de retours, afin de produire les caractéristiques idéales.
Prenons exemple sur les processeurs ”RISC V”, puisqu’ils sont suffisamment simples pour être évoqués ici, et en plus, open source, donc, vous aussi pouvez accéder aux documents ! . Il faut noter que ces spécifications “ratifiées” sont figées, et ne changeront pas. C’est pour garantir que le système reste fixe à un moment, et, que si changement il y a, il s’agira d’une version 2.
Sur cette page, nous avons donc les ratified specifications, et dedans, un immense PDF. Ce dernier va définir comment est encodée chaque instruction, pourquoi, et comment l’exécuter !

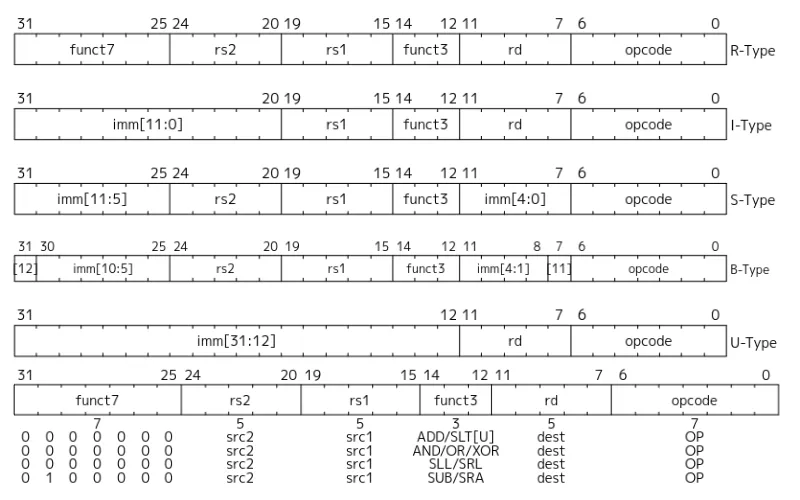

Par exemple, sur cette première image, la façon de stocker différentes données.
Et, ce que l’on peut dire, c’est que ça pique les yeux ! On pourrait croire qu’ils ont découpé les différents champs de donnée de manière aléatoire, mais, une fois la conception entamée, cette organisation va se retrouver idéale !
Donc, nous savons comment lire une instruction en entrée, et quoi en faire. Passons à la suite !
Ensuite, quels outils utiliser ? Un processeur moderne, c’est plusieurs milliards de transistors, il semble évident que nous n’allons pas les tracer à la main. Mais, comment alors ?
Pour cela, on utilise… du code ! Du code qui va exécuter du code, c’est assez rigolo. Sauf que ce code à une particularité : C’est du code dit de “description matérielle”. Quand on essaye de le compiler, nous n’avons pas un exécutable (.exe) comme habituellement, mais… un schéma électrique ! Et c’est justement là toute la puissance.
Donc, pour cet article, nous utiliserons un de ces langages, le SystemVerilog, le plus moderne et adapté à des projets de cette ampleur. La syntaxe / particularité ne sera pas mise en avant, étant bien trop complexe (et demandant de solides bases d’électronique !). Mais, on peut toujours regarder ça de plus loin.
Donc, on y va. On commence à coder ! Pour les plus téméraires, je vous laisse le code source, sur github. Tout se trouve dans le dossier RTL/.

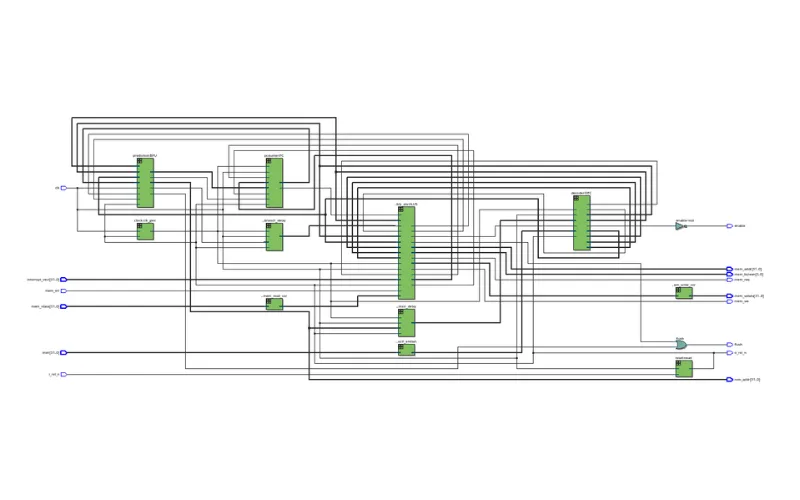

Une petite image de ce gros bloc de code, tel qu’un logiciel (Intel Quartus Prime) l’a lu, et compris. Ce que l’on peut dire (au moins moi), c’est que ça a bien la tête d’un processeur ce schéma.
Comme souvent, sur ces projets-là, on travaille avec des blocs. On en avait déjà parlé dans un article précédent, nous avons donc plusieurs blocs : Fetch, Decode, Execute, Store. Naturellement, l’ensemble du processeur ne sera pas conçu en un seul bloc, mais en plusieurs dizaines, voire centaines de plus petits. Par exemple, sur l’image précédente, au milieu, la partie calculatoire (elle-même composée de dizaines de blocs !). Et, autour, le bloc décodeur (qui comprend les instructions !), des compteurs… Des blocs en général plus simples. Le gros de la logique est au milieu.
Puis, toujours avec le même langage, nous allons les brancher entre eux, etc, jusqu’à finir avec un système complet. La particularité de ces langages est qu’ils permettent de rester à des niveaux assez élevés (ex : « Je peux faire A + B>>, pas besoin de faire le circuit logique associé !).
Pour chaque bloc, nous n’oublions pas de le tester : C’est bien beau d’écrire de la logique, mais, il faut être sûr qu’elle soit parfaite ! Donc, nous y ajoutons aussi un gros noyau de code pour tester le premier. Et, c’est logique ! Sur du logiciel, vous poussez une mise à jour, et, le problème est réglé. Une fois votre processeur fabriqué, il sera IMPOSSIBLE de le modifier ! Donc, il faut en être sûr. Dans l’industrie de la conception, environ la moitié des équipes sont dédiées aux tests. Pour cela, divers outils de simulation, etc.
Mais, rapidement, ces tests deviendront longs. Très long. Pour donner un ordre d’idée, il n’est pas rare de trouver des tests dont la durée de calcul se compte en jours, voire semaines. Donc, il nous faut un système plus gros, plus rapide. Et là, quoi de mieux que… le monde réel ?

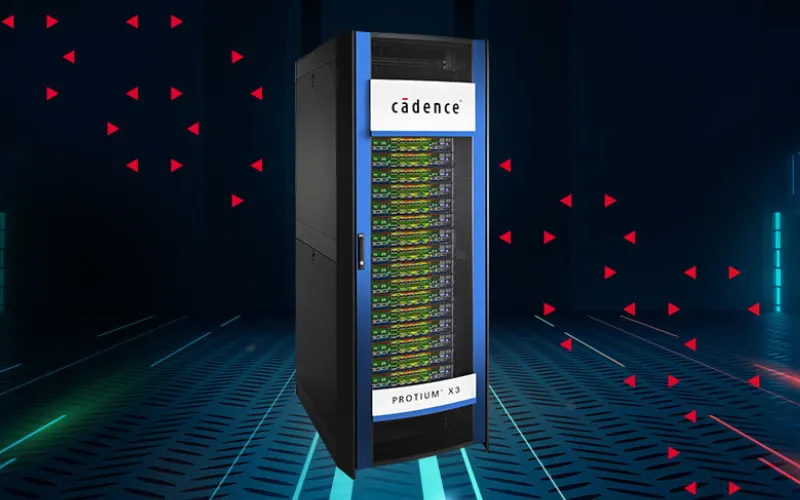

Nous retrouvons donc ici des armoires dédiées à ça, et dont le prix, privé dépasse les millions. Quelques clients sont connus : Nvidia, ARM, Intel, AMD. Et, ces appareils vont utiliser des systèmes pour physiquement câbler le processeur à tester dans leurs circuits, et tester. Ils sont capables de faire démarrer une machine sous Windows en moins de 2h, ce qui représente une performance folle (sur un système qui… n’existe pas !). En voici une, c’est beau hein ?!?
Et, maintenant que nous avons notre code tout mignon, qui marche bien, on en fait quoi ? Ce n’est pas qu’une armoire de 2m de haut m’embête, mais, je préfère mon pc portable, qui démarre en 10s moi… C’est donc là qu’on passe à l’étape suivante : La synthèse.

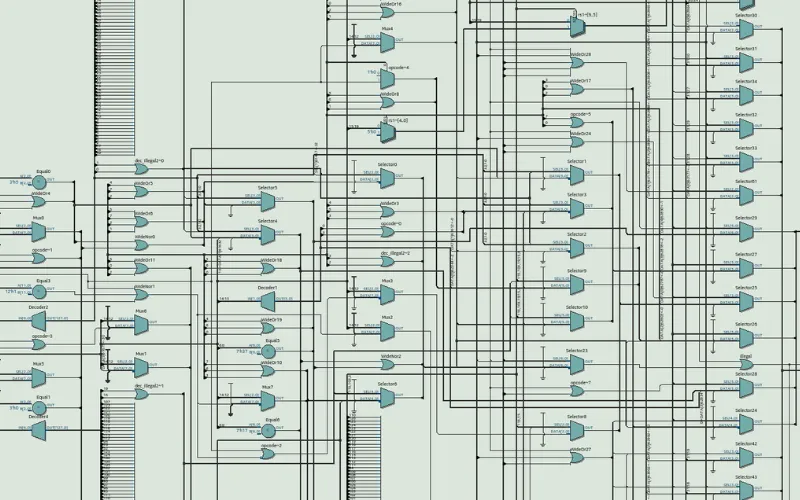

Rappelez-vous, nous n’avons pour le moment qu’un code. Et, nous voulons du silicium… Déjà, on passe tout ce code dans des logiciels, qui vont le lire, le comprendre, et générer un grand nombre de portes logiques correspondantes. Ces logiciels vont aussi optimiser grandement notre logique, ils ne vont pas juste traduire. Il n’est pas rare de retrouver une logique différente au premier abord, mais strictement identique en fonctionnalité ! Par exemple, en voilà une représentation :
C’est déjà moins propre que le joli schéma bloc d’avant non ? Et, je n’ai fait “que” zoomer !

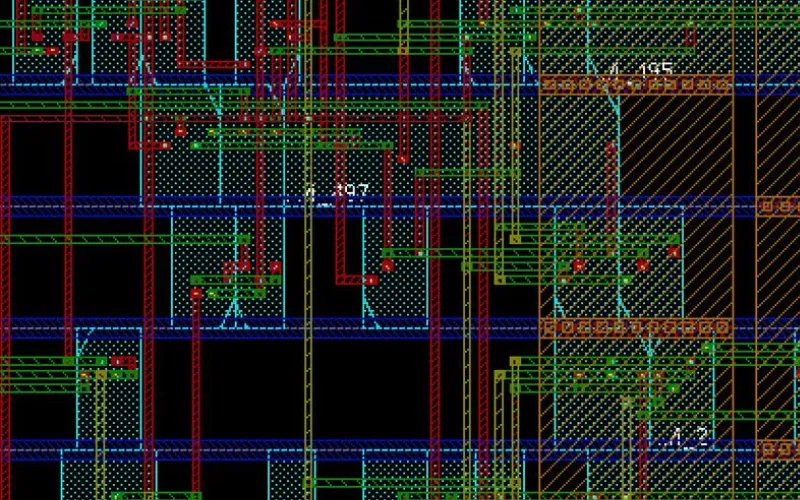

Et ensuite, un autre logiciel va traduire ces portes en motifs physiques, gravés sur la puce. Et pour cela, il utilise des “standard cells”, des blocs pré-définis, communs. Par exemple, une porte “AND”, une “OR”, ou alors un registre. Et, il itère. Des milliards de fois.
Et, une fois fini, on fait une dernière simulation, qui va durer plusieurs jours, pour vérifier que tout fonctionne correctement, et qu’il n’y a pas eu d’erreur de traduction au passage. Bien que rares, elles arrivent !
Et, maintenant, on tire la gâchette, on commande. C’est figé. Et, si jamais on venait à trouver une erreur (comme c’est TOUJOURS le cas), on va soit modifier l’erreur pour une série suivante, soit… jamais. Et simplement propager le changement en logiciel, pour ne pas utiliser la fonction. C’est d’ailleurs un aspect méconnu des compilateurs récents, ils connaissent les failles, et les évitées. Petite histoire ici sur un processeur plus tout jeune, mais dont la division était… fausse.
Conclusion
Section intitulée « Conclusion »Et voilà ! Bon dimanche !
C’est la fin de cet article qui est resté “généraliste”, pour ne pas en perdre la moitié.
Tchuss !
